配置 SR-IOV

通过配置物理服务器节点，使其支持创建搭载 SR-IOV（单根 I/O 虚拟化，Single Root I/O Virtualization）网卡的虚拟机，实现了虚拟机更低延时，且支持 IPv6 单栈以及 IPv4/IPv6 双栈的功能。

名词解释

名词	解释
Multus CNI	可作为其他 CNI 插件与 Kubernetes 的中间件，使得 Kubernetes 支持 Pod 多网卡。
SR-IOV	可将节点的物理网卡虚拟化，拆分为多个 VF 供 Pod 或虚拟机使用，使其获得优越的网络性能。
VF	从物理 PCI 设备虚拟出来的设备，VF 可以直接分配给虚拟机或容器使用，类似一个独立的物理 PCI 设备，大大提高了 I/O 性能。

约束与限制

SR-IOV 功能依赖于 glibc，且仅支持 glibc 2.34 及以上版本，而麒麟 V10 及 CentOS 7.x 操作系统均不支持该版本，因此无法在这两种操作系统上使用 SR-IOV 功能。

前提条件

获取下述 Chart 及镜像并上传至镜像仓库中，本文档以 build-harbor.example.cn 仓库地址为例进行介绍，具体 Chart 及镜像的获取方式请联系相关人员。

Chart

build-harbor.example.cn/example/chart-sriov-network-operator:v3.15.0

镜像

build-harbor.example.cn/3rdparty/sriov/sriov-network-operator:4.13
build-harbor.example.cn/3rdparty/sriov/sriov-network-operator-config-daemon:4.13
build-harbor.example.cn/3rdparty/sriov/sriov-cni:4.13
build-harbor.example.cn/3rdparty/sriov/ib-sriov-cni:4.13
build-harbor.example.cn/3rdparty/sriov/sriov-network-device-plugin:4.13
build-harbor.example.cn/3rdparty/sriov/network-resources-injector:4.13
build-harbor.example.cn/3rdparty/sriov/sriov-network-operator-webhook:4.13
build-harbor.example.cn/3rdparty/kubectl:v3.15.1

操作步骤

注意：下述所有命令均在终端中执行。

在物理机的 BIOS 中启用 SR-IOV

配置前可使用下述命令查看主板信息。

$ dmidecode -t 1
# dmidecode 3.3
Getting SMBIOS data from sysfs.
SMBIOS 2.7 present.

Handle 0x0100, DMI type 1, 27 bytes
System Information
    Product Name: PowerEdge R620
    Version: Not Specified
    Serial Number: 7SJNF62
    UUID: 4c4c4544-0053-4a10-804e-b7c04f463632
    Wake-up Type: Power Switch
    SKU Number: SKU=NotProvided;ModelName=PowerEdge R620
    Family: Not Specified

在不同厂商服务器的 BIOS 中启用 SR-IOV 的操作会有所区别，具体请参考对应厂商的文档，一般操作如下。

重新启动服务器。
当屏幕显示品牌 LOGO 时，在 BIOS 开机自检过程中，按 F2 键进入系统设置程序。
单击 Processor Settings > Virtualization Technology，将 Virtualization Technology 设置更改为 Enabled。
单击 Settings > Integrated devices，将 SR-IOV Global Enable 设置更改为 Enabled。
保存配置并重新启动服务器。

开启 IOMMU

在不同操作系统开启 IOMMU 的操作会有所区别，具体请参考对应操作系统文档，本文以 CentOS 为例进行介绍。

编辑 /etc/default/grub 文件，在 GRUB_CMDLINE_LINUX 配置项中增加 intel_iommu=on iommu=pt。
```
GRUB_CMDLINE_LINUX="crashkernel=auto rd.lvm.lv=centos/root rhgb quiet intel_iommu=on iommu=pt"
```
执行下述命令生成 grub.cfg 文件。
```
grub2-mkconfig -o /boot/grub2/grub.cfg
```
重新启动服务器.
执行下述命令，若回显信息中显示 IOMMU enabled，则表示开启成功。
```
dmesg | grep -i iommu
```

系统内核加载 VFIO 模块

执行下述命令加载 vfio-pci 模块。
```
$ modprobe vfio-pci
```

加载完成后，执行下述命令，若能正常显示配置信息则表示 VFIO 内核模块已正常加载。

$ # centos 执行下述命令检查 VFIO 加载情况
$ lsmod|grep vfio
vfio_pci               41993  0
vfio_iommu_type1       22440  0
vfio                   32657  2 vfio_iommu_type1,vfio_pci
irqbypass              13503  2 kvm,vfio_pc
$
$
$ # ubuntu 执行下述命令检查 VFIO 加载情况
$ cat /lib/modules/$(uname -r)/modules.builtin | grep vfio
kernel/drivers/vfio/vfio.ko
kernel/drivers/vfio/vfio_virqfd.ko
kernel/drivers/vfio/vfio_iommu_type1.ko
kernel/drivers/vfio/pci/vfio-pci-core.ko
kernel/drivers/vfio/pci/vfio-pci.ko

创建 VF 设备

执行下述命令查看当前支持 VF 的设备。

$ find /sys -name *vfs*

/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_totalvfs
/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_numvfs
/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.0/sriov_totalvfs
/sys/devices/pci0000:00/0000:00:03.0/0000:05:00.0/sriov_numvfs

回显信息说明如下:

0000:05:00.1：SR-IOV 物理网卡 enp5s0f1 的 PCI 地址。
0000:05:00.0：SR-IOV 物理网卡 enp5s0f0 的 PCI 地址。
sriov_totalvfs：支持的 VF 数量。
sriov_numvfs：当前的 VF 数量。

执行下述命令获取物理机网卡信息。

$ ifconfig

enp5s0f0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.66.213  netmask 255.255.255.0  broadcast 192.168.66.255
        inet6 1066::192:168:66:213  prefixlen 112  scopeid 0x0<global>
        inet6 fe80::a236:9fff:fe29:6c00  prefixlen 64  scopeid 0x20<link>
        ether a0:36:9f:29:6c:00  txqueuelen 1000  (Ethernet)
        RX packets 13889  bytes 1075801 (1.0 MB)
        RX errors 0  dropped 1603  overruns 0  frame 0
        TX packets 5057  bytes 440807 (440.8 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

enp5s0f1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet6 fe80::a236:9fff:fe29:6c02  prefixlen 64  scopeid 0x20<link>
        ether a0:36:9f:29:6c:02  txqueuelen 1000  (Ethernet)
        RX packets 1714  bytes 227506 (227.5 KB)
        RX errors 0  dropped 1604  overruns 0  frame 0
        TX packets 70  bytes 19241 (19.2 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

执行 ethtool -i <物理网卡名称> 命令获取对应物理网卡的 PCI 地址，具体示例如下。

$ ethtool -i  enp5s0f0
driver: ixgbe
version: 5.15.0-76-generic
firmware-version: 0x8000030d, 14.5.8
expansion-rom-version:
bus-info: 0000:05:00.0     ## enp5s0f0 网卡的 PCI 地址
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: yes
$
$
$ ethtool -i  enp5s0f1
driver: ixgbe
version: 5.15.0-76-generic
firmware-version: 0x8000030d, 14.5.8
expansion-rom-version:
bus-info: 0000:05:00.1    ## enp5s0f1 网卡的 PCI 地址
supports-statistics: yes
supports-test: yes
supports-eeprom-access: yes
supports-register-dump: yes
supports-priv-flags: yes

执行下述命令创建 VF，本文以配置 enp5s0f1 网卡为例进行介绍，若有多块网卡需要虚拟化，则所有网卡都需要配置。

$ cat /sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_totalvfs   ##查看支持的 VF 数量
63
$
$ echo 8 > /sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_numvfs  ##设置当前的 VF 数量
$
$ cat /sys/devices/pci0000:00/0000:00:03.0/0000:05:00.1/sriov_numvfs   ##查看当前的 VF 数量
8

执行下述命令检查 VF 是否创建成功。

说明：可以看到配置的 8 个 VF 的地址，例如：05:10.1。这些 VF 地址需要补充 域标识符 ，最终结果为：0000:05:10.1。

$ lspci |grep Virtual
00:11.0 PCI bridge: Intel Corporation C600/X79 series chipset PCI Express Virtual Root Port (rev 05)
05:10.1 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:10.3 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:10.5 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:10.7 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.1 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.3 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.5 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
05:11.7 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)

绑定 VFIO 驱动

下载绑定脚本文件，并执行 $ python3 dpdk-devbind.py -b vfio-pci <带域标识符的 VF 地址> 命令将 enp5s0f1 网卡的 8 个 VF 绑定至 vfio-pci 驱动程序，具体示例如下。

$ python3 dpdk-devbind.py -b vfio-pci 0000:05:10.1
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:10.3
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:10.5
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:10.7
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:11.1
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:11.3
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:11.5
$ python3 dpdk-devbind.py -b vfio-pci 0000:05:11.7

绑定成功后执行下述命令查看绑定结果，在回显结果的 Network devices using DPDK-compatible driver 区域下查看已经绑定的 VF 的驱动。其中，VF 设备 ID 为 10ed。

$ python3 dpdk-devbind.py --status

Network devices using DPDK-compatible driver
============================================
0000:05:10.1 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:10.3 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:10.5 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:10.7 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.1 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.3 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.5 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf
0000:05:11.7 '82599 Ethernet Controller Virtual Function 10ed' drv=vfio-pci unused=ixgbevf

Network devices using kernel driver
===================================
0000:01:00.0 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno1 drv=tg3 unused=vfio-pci
0000:01:00.1 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno2 drv=tg3 unused=vfio-pci
0000:02:00.0 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno3 drv=tg3 unused=vfio-pci
0000:02:00.1 'NetXtreme BCM5720 Gigabit Ethernet PCIe 165f' if=eno4 drv=tg3 unused=vfio-pci
0000:05:00.0 'Ethernet 10G 2P X520 Adapter 154d' if=enp5s0f0 drv=ixgbe unused=vfio-pci *Active*
0000:05:00.1 'Ethernet 10G 2P X520 Adapter 154d' if=enp5s0f1 drv=ixgbe unused=vfio-pci

No 'Baseband' devices detected
==============================

No 'Crypto' devices detected
============================

No 'DMA' devices detected
=========================

No 'Eventdev' devices detected
==============================

No 'Mempool' devices detected
=============================

No 'Compress' devices detected
==============================

No 'Misc (rawdev)' devices detected
===================================

No 'Regex' devices detected
===========================

部署 Multus CNI 插件

进入 平台管理。
在左侧导航栏中，单击 集群管理 > 集群。
单击虚拟机集群名称，切换至插件页签。
- 部署 Multus CNI 插件。

部署 sriov-network-operator

执行下述命令部署 sriov-network-operator。

REGISTRY=<$registry>  # 将 <$registry> 部分替换成 sriov-network-operator 镜像所在的仓库地址，例如：REGISTRY=build-harbor.example.cn
NICSELECTOR=["<nics>"] # 将 <nics> 部分替换成网卡名称，例如：NICSELECTOR=["ens802f1","ens802f2"]，多个使用逗号分隔
NUMVFS=<numVfs> # 将 <numVfs> 部分替换成 VF 数量，例如：NUMVFS=8

cat <<EOF | kubectl create -f -
apiVersion: operator.alauda.io/v1alpha1
kind: AppRelease
metadata:
  annotations:
    auto-recycle: "true"
    interval-sync: "true"
  name: sriov-network-operator
  namespace: cpaas-system
spec:
  destination:
    cluster: ""
    namespace: "kube-system"
  source:
    charts:
    - name: <chartName> # 需使用实际的 chart 路径替换 <chartName> 部分，例如：name = example/chart-sriov-network-operator
      releaseName: sriov-network-operator
      targetRevision: v3.15.0
    repoURL: $REGISTRY
  timeout: 120
  values:
    global:
      registry:
        address: $REGISTRY
    networkNodePolicy:
      nicSelector: $NICSELECTOR
      numVfs: $NUMVFS
EOF

为物理节点设置节点角色标识的标签

注意：执行此操作前，请确保 sriov-network-operator 的 Pod 资已正常运行。

进入 平台管理。
在左侧导航栏中，单击 集群管理 > 集群。
单击集群名称，切换至节点页签。
单击支持 SR-IOV 的物理节点 > 更新节点标签。
为节点设置标签，标签信息如下：
- node-role.kubernetes.io/worker: ""
单击更新。

检查资源是否创建成功

在 CLI 中工具中执行 kubectl -n cpaas-system get sriovnetworknodestates 命令检查 sriovnetworknodestates 资源是否创建成功，若出现类似如下回显信息，则表示创建成功。若资源创建失败，请检查 Multus CNI 插件及 sriov-network-operator 是否部署成功。

$  kubectl -n cpaas-system get sriovnetworknodestates
NAME                      SYNC STATUS           AGE
192.168.254.88            Succeeded             5d22h

为物理节点设置 SR-IOV 节点特性的标签

注意：执行此操作前，请确保 sriovnetworknodestates 资源已成功创建。

进入 平台管理。
在左侧导航栏中，单击 集群管理 > 集群。
单击集群名称，切换至节点页签。
单击支持 SR-IOV 的物理节点 > 更新节点标签。
为节点设置标签，标签信息如下：
- feature.node.kubernetes.io/network-sriov.capable: "true"

检查是否支持网卡设备

执行 lspci -n -s <带域标识符的 VF 地址> 命令获取当前网卡设备的厂商 ID、设备 ID，具体示例如下。
```
$ lspci -n -s 0000:05:00.1
05:00.1 0200: 8086:154d (rev 01)
```
回显信息说明如下：
- 8086：厂商 ID。
- 154d：设备 ID。

执行 lspci -s <带域标识符的 VF 地址> -vvv | grep Ethernet 命令获取当前网卡名称，具体示例如下。

$ lspci -s 0000:05:00.1 -vvv | grep Ethernet
05:00.1 Ethernet controller: Intel Corporation Ethernet 10G 2P X520 Adapter (rev 01)

在 cpaas-system 命名空间下，找到名称为 supported-nic-ids、类型为 ConfigMap 的配置文件，检查其 data 区域的支持列表中，是否有当前网卡的配置信息。

注意：若支持列表中没有当前网卡，则需参考步骤4 将网卡添加至配置文件中，若支持列表中有当前网卡，则跳过步骤4 。

kind: ConfigMap
apiVersion: v1
metadata:
  name: supported-nic-ids
  namespace: cpaas-system
data:
  Broadcom_bnxt_BCM57414_2x25G: 14e4 16d7 16dc
  Broadcom_bnxt_BCM75508_2x100G: 14e4 1750 1806
  Intel_i40e_10G_X710_SFP: 8086 1572 154c
  Intel_i40e_25G_SFP28: 8086 158b 154c
  Intel_i40e_40G_XL710_QSFP: 8086 1583 154c
  Intel_i40e_X710_X557_AT_10G: 8086 1589 154c
  Intel_i40e_XXV710: 8086 158a 154c
  Intel_i40e_XXV710_N3000: 8086 0d58 154c
  Intel_ice_Columbiaville_E810: 8086 1591 1889
  Intel_ice_Columbiaville_E810-CQDA2_2CQDA2: 8086 1592 1889
  Intel_ice_Columbiaville_E810-XXVDA2: 8086 159b 1889
  Intel_ice_Columbiaville_E810-XXVDA4: 8086 1593 1889

将当前网卡以 <网卡名称>: <厂商 ID> <设备 ID> <VF 设备 ID> 的形式，添加到 data 区域的支持列表中，具体示例如下。

kind: ConfigMap
apiVersion: v1
metadata:
  name: supported-nic-ids
  namespace: cpaas-system
data:
  Broadcom_bnxt_BCM57414_2x25G: 14e4 16d7 16dc
  Broadcom_bnxt_BCM75508_2x100G: 14e4 1750 1806

  Intel_Corporation_X520: 8086 154d 10ed            ## 新增网卡信息

  Intel_i40e_10G_X710_SFP: 8086 1572 154c
  Intel_i40e_25G_SFP28: 8086 158b 154c
  Intel_i40e_40G_XL710_QSFP: 8086 1583 154c
  Intel_i40e_X710_X557_AT_10G: 8086 1589 154c
  Intel_i40e_XXV710: 8086 158a 154c
  Intel_i40e_XXV710_N3000: 8086 0d58 154c
  Intel_ice_Columbiaville_E810: 8086 1591 1889
  Intel_ice_Columbiaville_E810-CQDA2_2CQDA2: 8086 1592 1889
  Intel_ice_Columbiaville_E810-XXVDA2: 8086 159b 1889
  Intel_ice_Columbiaville_E810-XXVDA4: 8086 1593 1889

参数配置说明：

Intel_Corporation_X520：网卡的名称，该名称可自定义输入。
8086：厂商 ID。
154d：设备 ID。
10ed：VF 设备 ID，可在绑定结果中查看。

配置 IP 地址

登录到交换机上配置 DHCP（动态主机配置协议，Dynamic Host Configuration Protocol）。

注意：若不支持使用 DHCP，请到虚拟机中手动配置 IP 地址。

结果验证

进入 Container Platform。
在左侧导航栏中，单击 虚拟化 > 虚拟机。
单击 创建虚拟机，在添加辅助网卡时，网络类型 选择 SR-IOV。
完成虚拟机创建。

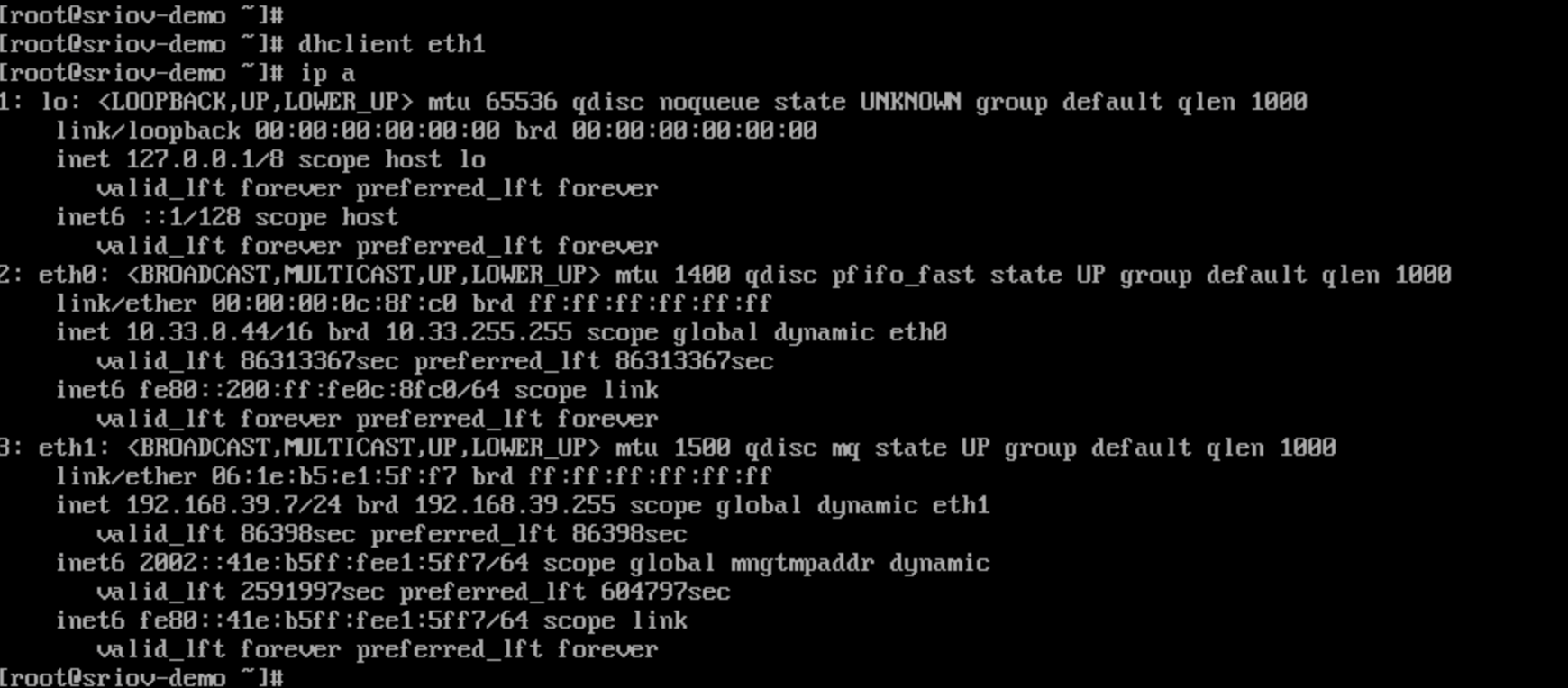

通过 VNC 进入到虚拟机，可以看到 eth1 已成功获取 IP 地址，至此方案配置成功。
