异构集群中如何解决容器组网络不通的问题？

问题描述

通过平台为 global 集群添加了两个节点，其中，控制节点 使用 x86 架构，计算节点 使用 ARM 架构。启动集群服务后，使用如下命令，可以看到 计算节点 上的容器组（Pod）处于 CrashLoopBackOff 状态，并提示访问 APIServer 失败。

kubectl get pod -A -o wide | grep <节点 IP 地址>

原因分析

在异构集群中，由于不同系统间硬件架构的差异，网卡校验和（checksum）计算方式可能不一致，导致接收方无法正确验证数据包的完整性，从而可能引发数据包丢失等问题。

排查方法

检查容器组的关联关系

检查北向数据库（nb）、南向数据库（sb）内容， 确保每个 Pod 都有关联的逻辑交换机端口（lsp）及端口绑定（Port_Binding）记录，从而保证 Pod 能够正常通信和访问网络，具体命令如下。

ovn-sbctl show

检查节点间的网络连通性

1. 由于异常状态的容器组都位于计算节点上，通过控制节点 Ping 异常节点的容器组，无法 Ping 通。

2. 通过控制节点 Ping 计算节点的 ovn0 网卡，无法 Ping 通。

抓取数据包

注意：请使用实际环境的网卡名称、IP 地址替换如下命令中的 <节点网卡名称>、<虚拟网卡名称>、<节点虚拟 IP> 及 <节点 IP>。

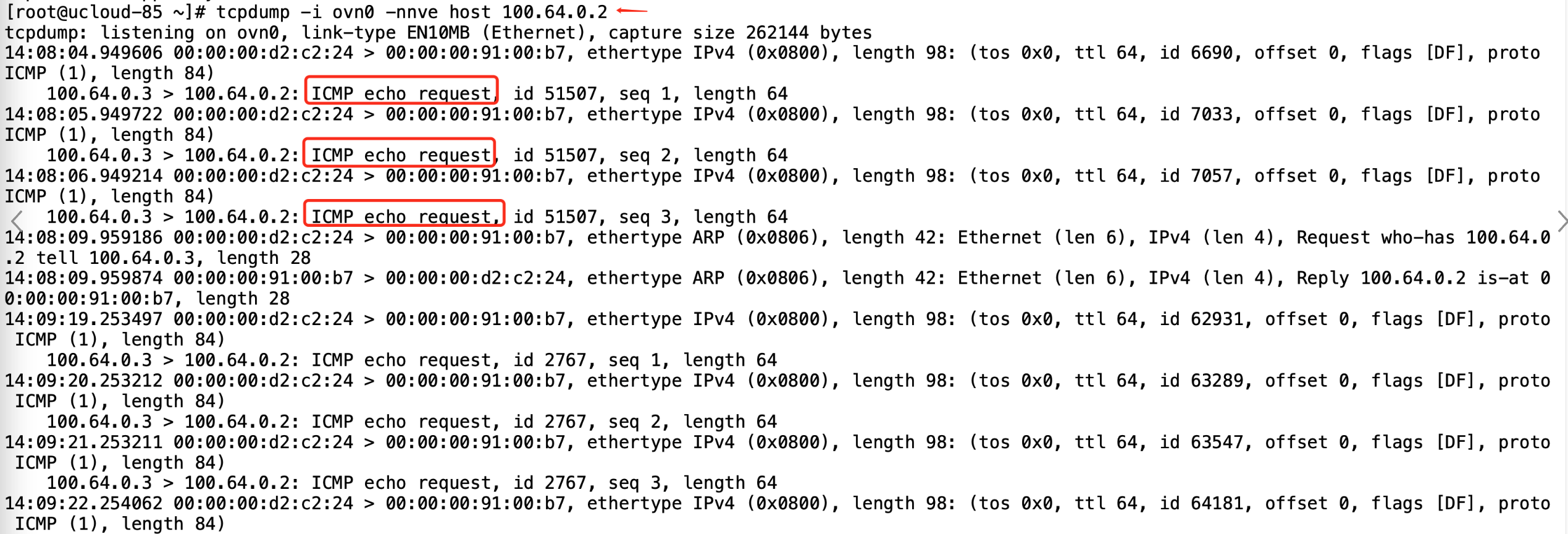

1. 使用 tcpdump -i <虚拟网卡名称> -nnve host <节点虚拟 IP> 命令在控制节点上进行抓包，可以看到只有 ICMP request 报文，没有 reply 报文。



   参数说明：

   • tcpdump：抓包工具，使用前需安装对应的应用包。

   • -i：指定需要抓取的网卡信息。

   • host：指定需要抓取数据包的主机 IP。

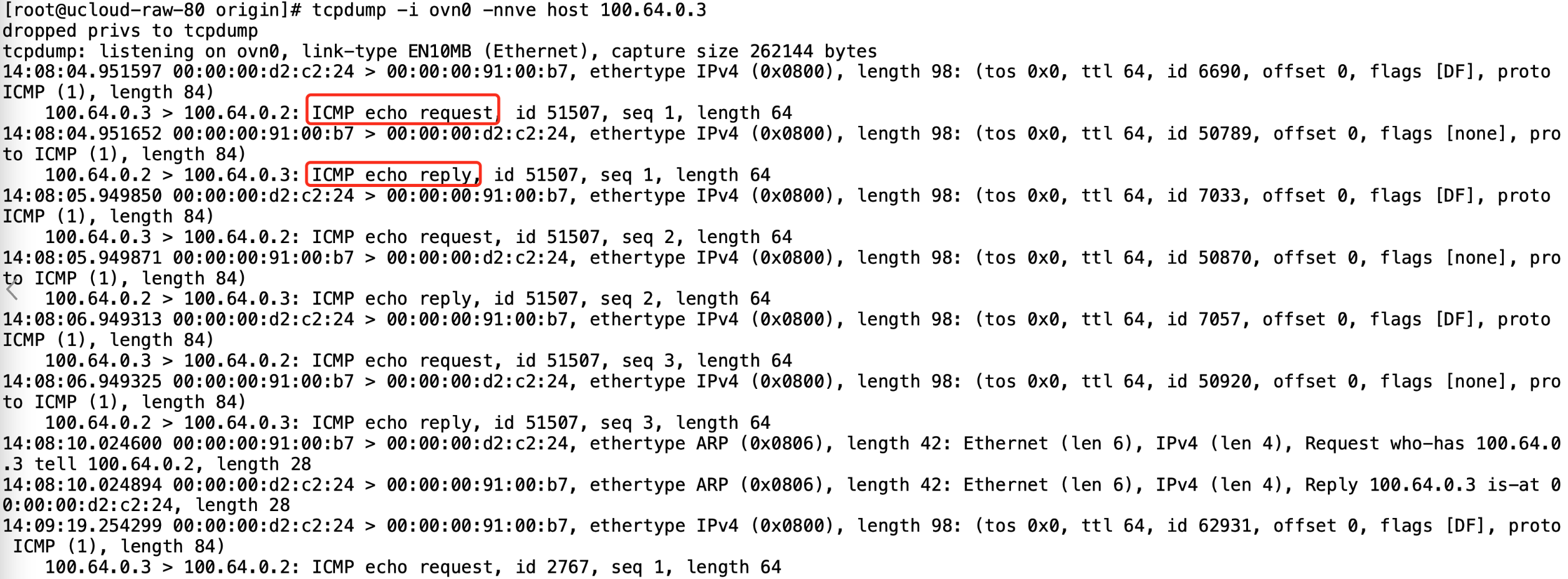

2. 使用 tcpdump -i <虚拟网卡名称> -nnve host <节点虚拟 IP 地址> 命令在计算节点上进行抓包，可以看到已收到 ICMP request 报文并返回 reply 报文，但是在 步骤 1 中未收到相关 reply 报文。

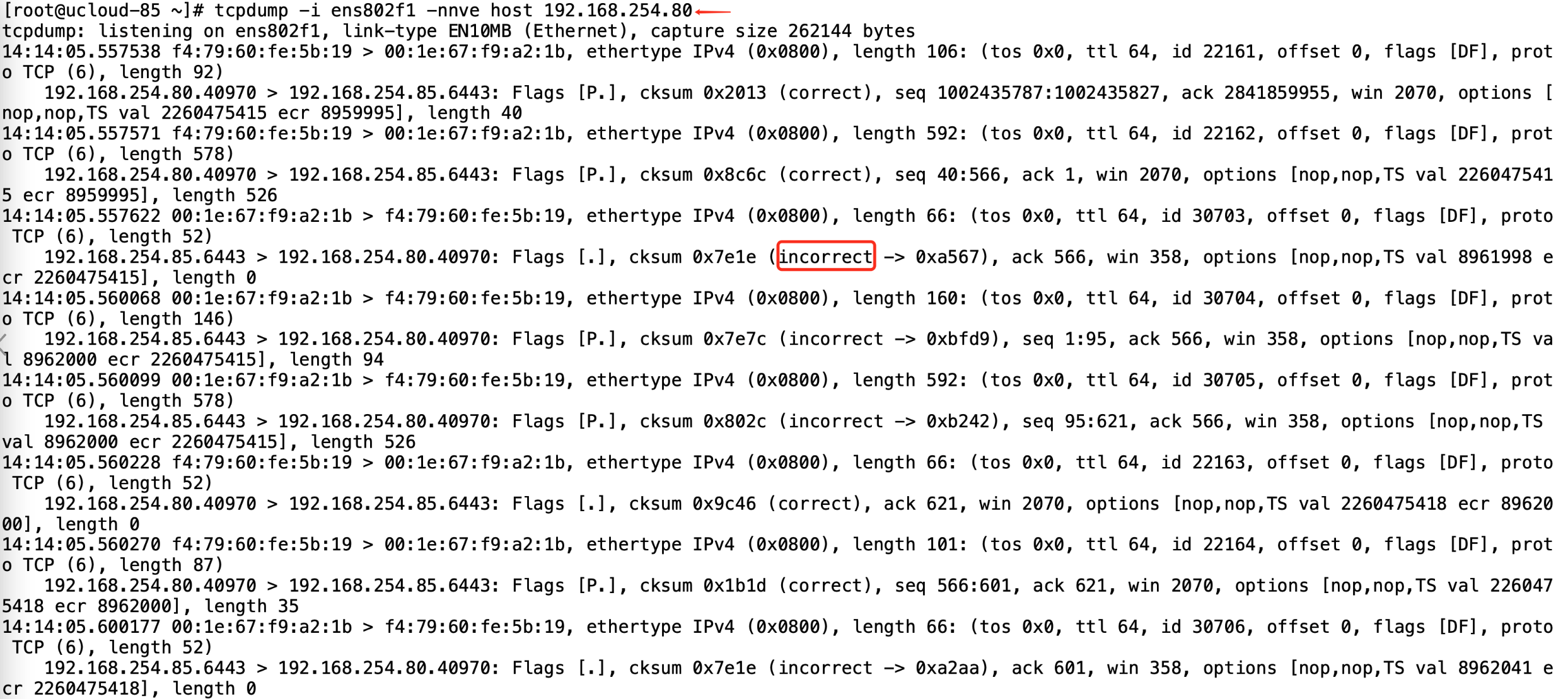

3. 使用 tcpdump -i <节点网卡名称> -nnve host <节点 IP> 命令在控制节点的网卡上抓包，可以看到控制节点发出的数据包的校验和不正确，而接收到的数据包校验和没有问题，在计算节点的网卡上抓包有同样的问题。因此可以确定是 checksum 校验的问题。



解决方案

关闭异构集群中 ARM 节点的 checksum 校验可解决此问题，具体命令如下，请使用实际节点的网卡名称替换 <节点网卡名称>。

说明：此更改会在网卡重启后失效，若需持久化更改，可将命令添加至相应启动文件中。

ethtool -K <节点网卡名称> tx off

参数说明：

• -K：启用或禁用指定网卡的功能。

• <节点网卡名称>：ARM 节点中需要关闭校验和的网卡名称，

• tx off：禁用传输（发送）校验和校验。
