如何为 Gitlab 实例配置外部 LB

术语

术语	说明
LB	负载均衡器
外部 LB	集群外部的负载均衡器，如 f5
集群 LB	集群内的负载均衡器

场景说明

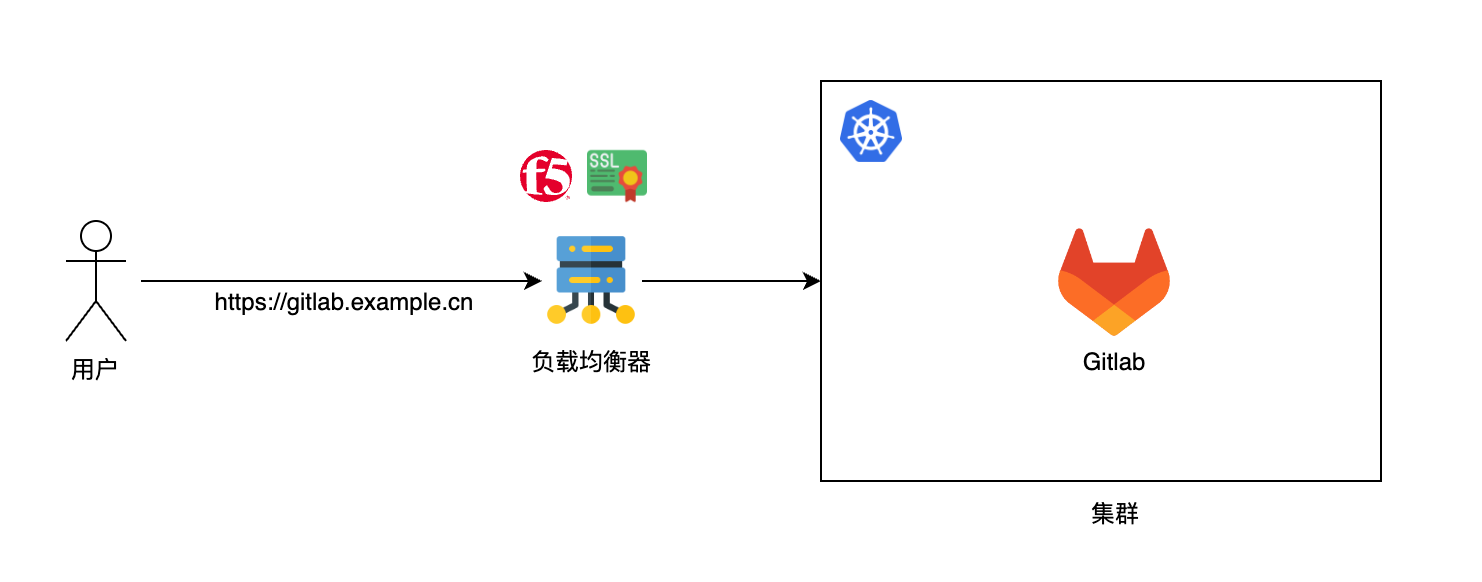

通常情况下，通过域名部署 Gitlab 实例时，会将域名证书配置在集群 LB 上。然而，如果希望将域名证书配置在外部 LB（如 f5）上，则需要进行一些额外配置。

常见场景：

通过 NodePort 方式部署 gitlab，然后通过外部 LB 将流量转发到 NodePort 上。
通过域名方式（HTTP）部署 gitlab，然后通过外部 LB 将流量转发给集群 LB，最后由集群 LB 转发到 Gitlab 服务。

配置方法

负载均衡器有多种类型，但其原理和配置方法相似。只需在负载均衡器转发流量时设置好 HTTP Header 即可。需要设置的 HTTP Header 如下表所示：

HTTP Header	说明	示例值
Host	原始请求的域名	gitlab.example.cn
X-Forwarded-Proto	原始请求的协议	https
X-Forwarded-Host	原始请求的域名+端口	gitlab.example.cn:443
X-Forwarded-Port	原始请求的端口号	443
X-Forwarded-Ssl	原始请求是否使用 SSL	on

下面通过实际案例介绍配置过程，例如希望通过 https://gitlab.example.cn 这个域名访问 Gitlab 工具 UI 页面，并可以正常克隆代码。

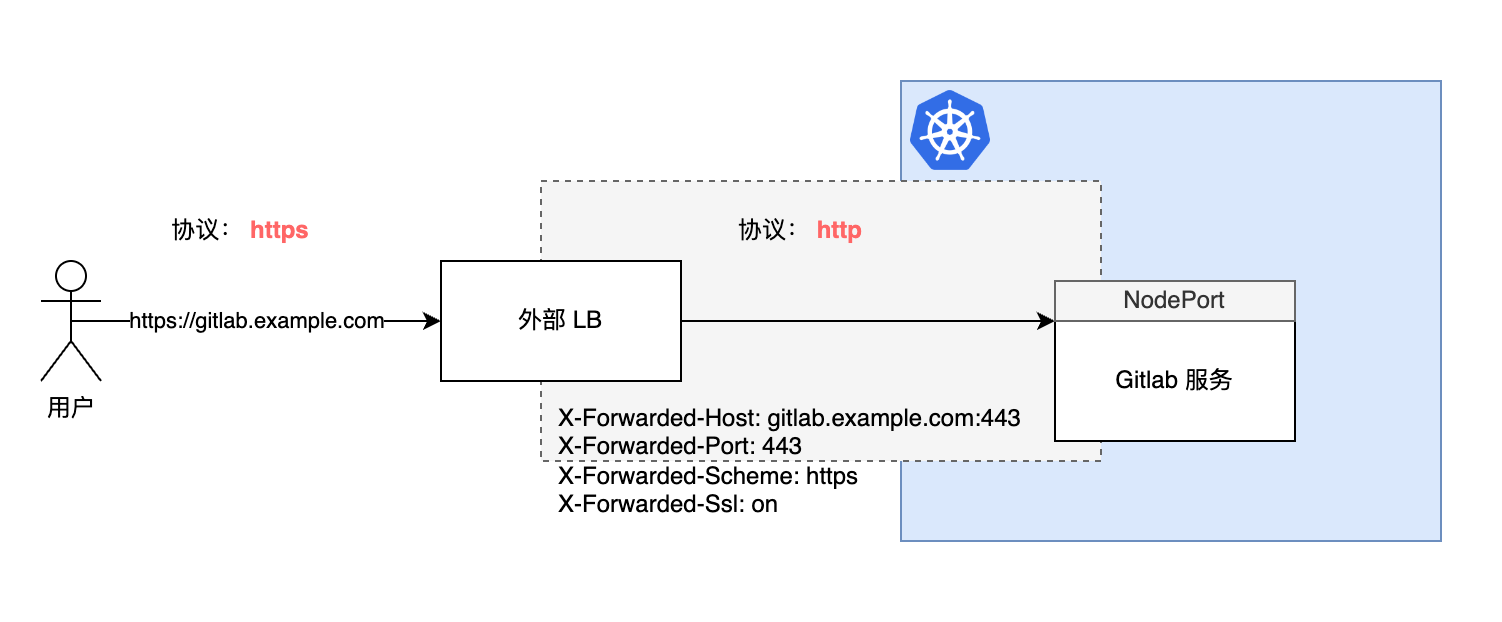

场景一：配置外部 LB 转发到 Gitlab 服务对应的 NodePort Service 上

前置条件

已通过 NodePort 方式部署 Gitlab。
可以通过 http://<node-ip>:<node-port> （如：http://192.168.1.100:30000）访问 Gitlab 服务

修改 Gitlab 实例的访问地址

在左侧导航栏中，单击 工具链管理 > 实例管理。
编辑对应的 Gitlab 实例，将 服务访问地址 改为 https://gitlab.example.cn。

配置外部 LB

以 Nginx 配置为例，将转发地址设置为 Gitlab 服务对应的 NodePort 地址：

server {
    listen 443 ssl;
    server_name https://gitlab.example.cn;

    # SSL 配置
    ssl_certificate /etc/nginx/certs/domain.pem;
    ssl_certificate_key /etc/nginx/certs/domain.key;

    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers HIGH:!aNULL:!MD5;

    location / {
        # 转发地址写 Gitlab 服务对应的 NodePort 地址
        proxy_pass http://192.168.1.100:30000;
        proxy_set_header Host $host;
        proxy_redirect   off;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Host $server_name:$server_port;
        proxy_set_header X-Forwarded-Port $server_port;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header X-Forwarded-Ssl on;
    }
}

测试验证

浏览器访问 https://gitlab.example.cn ，应能正常访问 Gitlab 服务 UI 页面，并可以正常克隆代码。

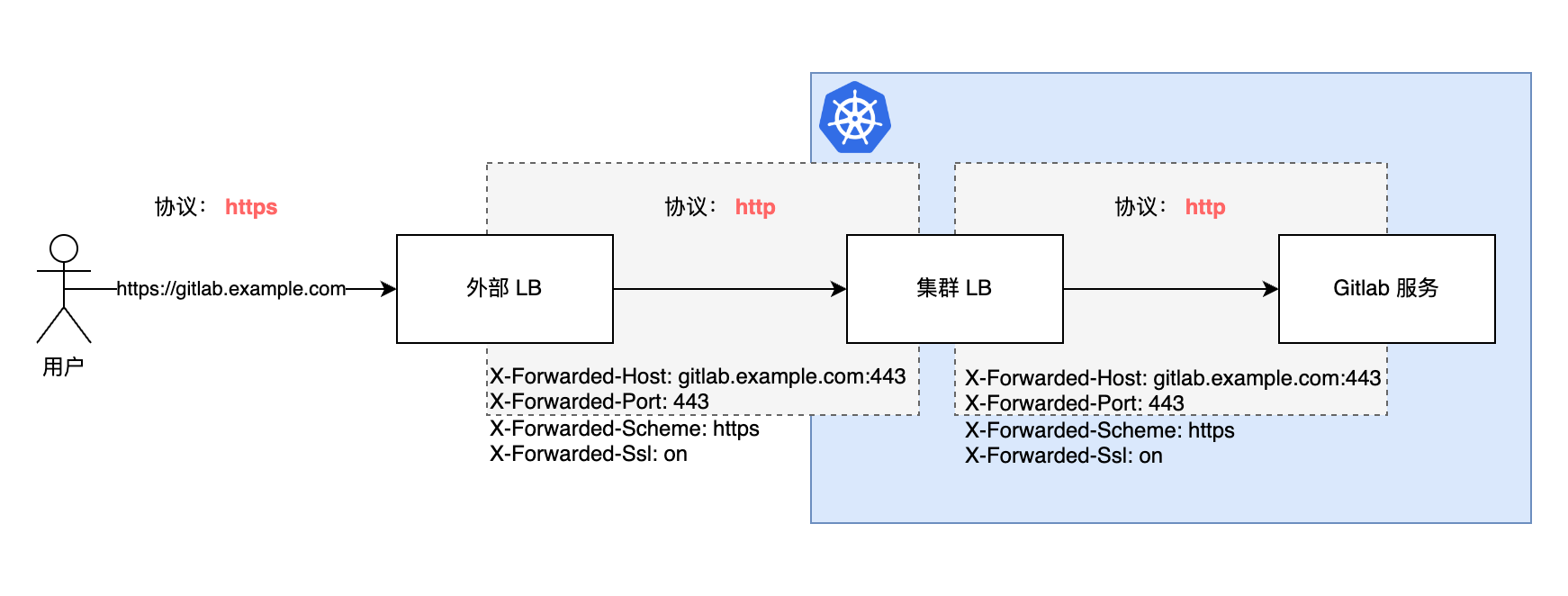

场景二：配置外部 LB 转发到集群 LB 上

前置条件

已通过 Ingress 方式部署 Gitlab，且协议是 HTTP。
Gitlab 所在集群已经配置好了集群 LB，集群外可以通过集群 LB 绑定的 IP 正常访问（如：http://192.168.100.10:80）。

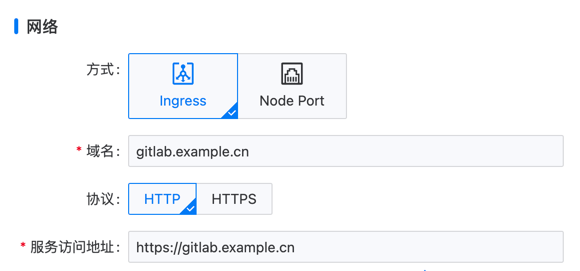

修改 Gitlab 实例的访问地址

在左侧导航栏中，单击 工具链管理 > 实例管理。
编辑对应的 Gitlab 实例。
- 将域名改为 gitlab.example.cn。
- 将协议改为 HTTP。
- 将 服务访问地址 改为 https://gitlab.example.cn。

配置外部 LB

以 Nginx 配置为例，将转发地址设置为集群 LB 对应的 IP 地址：

server {
    listen 443 ssl;
    server_name https://gitlab.example.cn;

    # SSL 配置
    ssl_certificate /etc/nginx/certs/domain.pem;
    ssl_certificate_key /etc/nginx/certs/domain.key;

    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers HIGH:!aNULL:!MD5;

    location / {
        # 转发地址写集群 LB 绑定的 IP 地址
        proxy_pass http://192.168.100.10;
        proxy_set_header Host $host;
        proxy_redirect   off;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Host $server_name:$server_port;
        proxy_set_header X-Forwarded-Port $server_port;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header X-Forwarded-Ssl on;
    }
}

测试验证

浏览器访问 https://gitlab.example.cn ，应能正常访问 Gitlab 服务 UI 页面，并可以正常克隆代码。
