为自建的业务集群配置 GPU 节点

随着业务数据量的增加，尤其对于人工智能、数据分析等场景，您可能希望在自建的业务集中使用 GPU 功能以加速数据处理。对此，除了为集群节点准备 GPU 资源外，还应对其进行 GPU 配置。

本方案将集群中具备 GPU 计算能力的节点称为 GPU 节点。

说明：若无特指，操作步骤将同时适用于两类节点。驱动安装相关问题可参考 NVIDIA 官网安装文档 。

适用场景

前提条件

操作节点上已准备好 GPU 资源，即属于本节所说的 GPU 节点。

操作系统支持情况

操作系统 运行时组件 创建集群 已有非 GPU 集群
CentOS 7.9 Containerd
  • 物理 GPU：✓
  • GPU-Manager：✓
  • NVIDIA MPS：✓
    		•
  • 物理 GPU：✓
  • GPU-Manager：✓
  • NVIDIA MPS：✓
    		•

    安装 GPU 驱动

    注意：如果 GPU 节点使用 NVIDIA MPS 插件则需确保该节点 GPU 架构为 Volta 及以上（Volta/Turing/Ampere/Hopper等）且驱动支持的 CUDA 版本大于等于 11.5 。

    获取驱动下载地址

    1. 登录 GPU 节点，执行命令 lspci |grep -i NVIDIA 查看节点的 GPU 型号。

      以下示例中 GPU 型号为：Tesla T4。

      lspci | grep NVIDIA
00:08.0 3D controller: NVIDIA Corporation TU104GL [Tesla T4] (rev a1)

    2. 前往 NVIDIA 官网 ，获取驱动下载地址。

      1. 在官网首页的顶部导航栏中，单击 驱动程序。

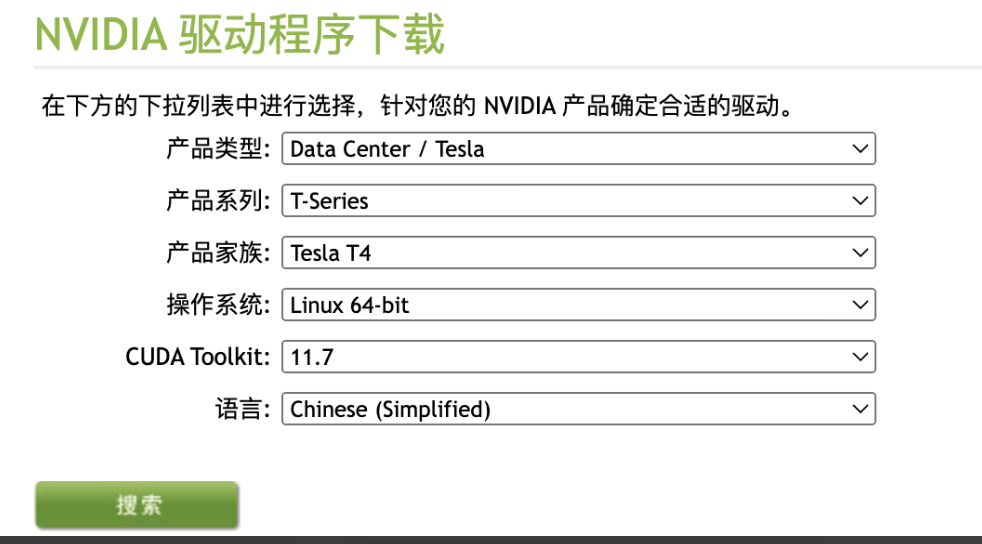

      2. 根据 GPU 节点的型号，填写驱动下载所需信息，如下图所示。

      3. 单击 搜索。

      4. 单击 下载。

      5. 右键单击 下载 > 复制链接地址，即可复制驱动的下载地址。

    3. 在 GPU 节点上依次执行以下命令行，创建 /home/gpu 目录，并将驱动文件下载并保存至该目录下。

      # 创建 /home/gpu 目录
mkdir -p /home/gpu
cd /home/gpu/
# 将驱动文件下载至 /home/gpu 目录下，示例：wget https://cn.download.nvidia.com/tesla/515.65.01/NVIDIA-Linux-x86_64-515.65.01.run
wget <驱动下载地址>
# 验证驱动文件是否下载成功，若返回驱动文件名称（例如：NVIDIA-Linux-x86_64-515.65.01.run）表明已下载成功
ls <驱动文件名称>

    安装驱动

    1. 在 GPU 节点上执行以下命令行，安装当前操作系统对应的 gcc 和 kernel-devel 包。

      sudo yum install dkms gcc  kernel-devel-$(uname -r) -y

    2. 依次执行以下命令，安装 GPU 驱动。

      chmod a+x /home/gpu/<驱动文件名称>
/home/gpu/<驱动文件名称> --dkms

    3. 安装完成后，执行 nvidia-smi 命令，若返回类似以下示例的 GPU 信息，说明驱动安装成功。

      # nvidia-smi
Tue Sep 13 01:31:33 2022
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 515.65.01    Driver Version: 515.65.01    CUDA Version: 11.7     |
+-------------------------------+-----------------------+---------------------+
| GPU  Name        Persistence-M| Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap|         Memory-Usage | GPU-Util  Compute M. |
|                               |                      |               MIG M. |
|===============================+======================+======================|
|   0  Tesla T4            Off  | 00000000:00:08.0 Off |                    0 |
| N/A   55C    P0    28W /  70W |      2MiB / 15360MiB |      5%      Default |
|                               |                      |                  N/A |
+-------------------------------+-----------------------+---------------------+

+-----------------------------------------------------------------------------+
| Processes:                                                                  |
|  GPU   GI   CI        PID   Type   Process name                  GPU Memory |
|        ID   ID                                                   Usage      |
|=============================================================================|
|  No running processes found                                                 |
+-----------------------------------------------------------------------------+

    安装 NVIDIA 容器运行时

    1. 在 GPU 节点上，添加 NVIDIA yum 源。

      distribution=$(. /etc/os-release;echo $ID$VERSION_ID) && curl -s -L https://nvidia.github.io/libnvidia-container/$distribution/libnvidia-container.repo | sudo tee /etc/yum.repos.d/nvidia-container-toolkit.repo
yum makecache -y

      提示 Metadata cache created. 时，表示添加成功。

    2. 安装 NVIDIA 容器运行时。

      yum install nvidia-container-toolkit -y

      提示 Complete! 时，表示安装成功。

    物理 GPU 配置

    在 GPU 业务集群上部署物理 GPU 插件

    在 GPU 集群的管理界面 上，执行以下操作：

    1. 在 ”插件” Tab 页，点击部署 “GPU设备插件” 并打开 “物理GPU” 选项；

    2. 在 “节点” Tab 页， 勾选需要部署物理 GPU 的节点，然后点击 “标签和污点管理器”，为节点添加 “设备标签” 选择 “pGPU”，点击确定；

    3. 在 “容器组” Tab 页，查看 nvidia-device-plugin-ds 对应容器组的运行状态是否有异常以及是否在指定节点上运行。

    NVIDIA MPS 配置

    在 GPU 业务集群上部署 NVIDIA MPS 插件

    在 GPU 集群的管理界面 上，执行以下操作：

    1. 在 ”插件” Tab 页，点击部署 “GPU设备插件” 并打开 “MPS” 选项；

    2. 在 “节点” Tab 页， 勾选需要部署 NVIDIA MPS 的 GPU 节点，然后点击 “标签和污点管理器”，为节点添加 “设备标签” 选择 “MPS”，点击确定；

    3. 在 “容器组” Tab 页，查看 nvidia-mps-device-plugin-daemonset 对应容器组的运行状态是否有异常以及是否在指定节点上运行。

    GPU-Manager 配置

    配置 kube-scheduler (kubernetes >= 1.23)

    1. 在 业务集群控制节点 上，检查调度器（Scheduler）中是否正确引用调度策略。

      cat /etc/kubernetes/manifests/kube-scheduler.yaml
      检查项 期望结果
      参数 –config
      值 /etc/kubernetes/scheduler-config.yaml (即调度策略文件)

      说明：上述参数和值为平台默认配置，如果您已自行修改，请将其改回默认值。原自定义配置可复制到调度策略文件中。

    2. 检查调度策略文件配置。

      1. 执行命令：kubectl describe service kubernetes -n default |grep Endpoints。

        期望效果Endpoints:         192.168.130.240:6443

      2. 将所有 Master 节点的 /etc/kubernetes/scheduler-config.yaml 这个文件内容替换成如下内容，其中 ${kube-apiserver} 改为第一步的输出结果。

        apiVersion: kubescheduler.config.k8s.io/v1beta2
kind: KubeSchedulerConfiguration
clientConnection:
  kubeconfig: /etc/kubernetes/scheduler.conf
extenders:
- enableHTTPS: true
  filterVerb: predicates
  managedResources:
  - ignoredByScheduler: false
    name: tencent.com/vcuda-core
  nodeCacheCapable: false
  urlPrefix: https://${kube-apiserver}/api/v1/namespaces/kube-system/services/gpu-quota-admission/proxy/scheduler
  tlsConfig:
    insecure: false
    certFile: /etc/kubernetes/pki/apiserver-kubelet-client.crt
    keyFile: /etc/kubernetes/pki/apiserver-kubelet-client.key
    caFile: /etc/kubernetes/pki/ca.crt

    3. 执行以下命令获取容器 ID：

      • Containerd：执行 crictl ps |grep kube-scheduler，输出结果如下，第一列为容器 ID。

        1d113ccf1c1a9       03c72176d0f15       2 seconds ago       Running             kube-scheduler              3                   ecd054bbdd465       kube-scheduler-192.168.176.47

      • Docker：执行 docker ps |grep kube-scheduler，输出结果如下，第一列为容器 ID。

        30528a45a118   d8a9fef7349c    "kube-scheduler --au…"   37 minutes ago   Up 37 minutes     k8s_kube-scheduler_kube-scheduler-192.168.130.240_kube-system_3e9f7007b38f4deb6ffd1c7587621009_28

    4. 使用上一步获取到的容器 ID 重启 Containerd 容器。

      • Containerd

        crictl stop <容器 ID>

    5. 重启 Kubelet。

      systemctl restart kubelet

    在 GPU 业务集群上部署 GPU-Manager 插件

    在 GPU 集群的管理界面 上，执行以下操作：

    1. 在 ”插件” Tab 页，点击部署 “GPU设备插件” 并打开 “GPU-Manager” 选项；

    2. 在 “节点” Tab 页， 勾选需要部署 GPU-Manager 的节点，然后点击 “标签和污点管理器”，为节点添加 “设备标签” 选择 “vGPU”，点击确定；

    3. 在 “容器组” Tab 页，查看 gpu-manager-daemonset 对应容器组的运行状态是否有异常以及是否在指定节点上运行。

    结果验证

    方式一：在业务集群的控制节点检查 GPU 节点上是否有可分配的 GPU 资源，执行以下命令：

    kubectl get node  ${nodeName} -o=jsonpath='{.status.allocatable}'

    方式二：在平台上部署一个 GPU 应用，填写对应 GPU 的资源类型申请量，进行部署，然后进入对应容器中执行命令：

    # nvidia-smi
Tue Sep 13 01:31:33 2022
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 515.65.01    Driver Version: 515.65.01    CUDA Version: 11.7     |
+-------------------------------+-----------------------+---------------------+
| GPU  Name        Persistence-M| Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap|         Memory-Usage | GPU-Util  Compute M. |
|                               |                      |               MIG M. |
|===============================+======================+======================|
|   0  Tesla T4            Off  | 00000000:00:08.0 Off |                    0 |
| N/A   55C    P0    28W /  70W |      2MiB / 15360MiB |      5%      Default |
|                               |                      |                  N/A |
+-------------------------------+-----------------------+---------------------+

+-----------------------------------------------------------------------------+
| Processes:                                                                  |
|  GPU   GI   CI        PID   Type   Process name                  GPU Memory |
|        ID   ID                                                   Usage      |
|=============================================================================|
|  No running processes found                                                 |
+-----------------------------------------------------------------------------+

    检查是否可以获取正确的 GPU 信息。
