使用指导

使用 Prometheus 实现系统监控和告警：包括依次创建 Prometheus 实例、ServiceMonitor 实例、PodMonitor 实例、PrometheusRule 实例，以及 AlertManager 实例。

前提条件

已部署 Prometheus Operator，具体请参考 安装 Operator 。

操作步骤

  1. 在左侧导航栏中，单击 应用商店管理 > Operators。

  2. 在 已部署 Operators 页签中，单击 prometheus-operator。

  3. 单击实例卡片中的 创建实例。

  4. 参考说明配置相关参数。

    提示：为确保创建成功的实例能够互相访问，建议以下实例均创建在相同的命名空间下，尤其是 Prometheus 实例和 Alertmanager 实例。

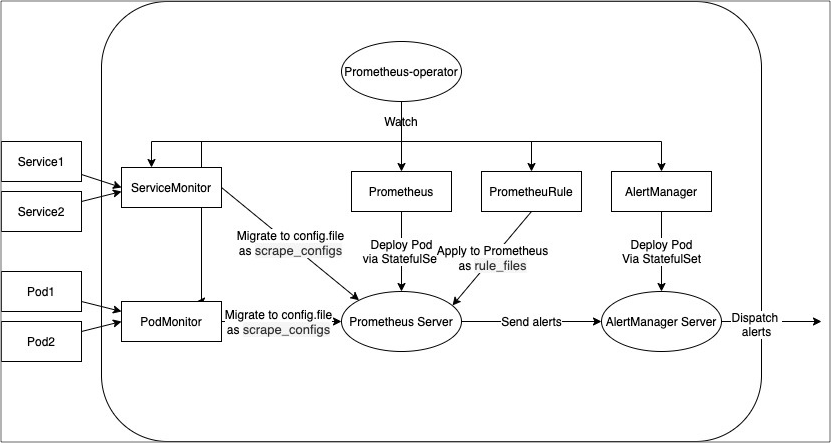

Prometheus Operator 管理资源实例的流程，如下图所示。

Prometheus 实例

参数说明

创建 Prometheus 实例的常用参数说明参见下表。

更多参数说明请参考 Prometheus CRD 。

参数 是否必填 说明
baseImage 是 Prometheus 实例的镜像地址。例如：192.168.16.52:60080/ait/prometheus。
version 是 Prometheus 实例的镜像版本。例如：v2.10.0。
tag 否 Prometheus 实例的镜像版本。
说明：若输入，该参数的值会覆盖 version 的值。
replicas 是 Prometheus 实例运行的 Pod 个数。
serviceAccountName 是 Prometheus 实例的服务账号。
ruleSelector 是 标签选择器，用于为 Prometheus 实例匹配 PrometheusRule。值为 Prometheus 待匹配的 PrometheusRule 的标签（label）。
仅当 PrometheusRule 的 label 能够被 Prometheus 的 ruleSelector 匹配到时，PrometheusRule 才能被同步到 Prometheus。
serviceMonitorSelector 是 标签选择器，用于为 Prometheus 实例匹配 ServiceMonitor。值为 Prometheus 待匹配的 ServiceMonitor 的标签（label）。
仅当 ServiceMonitor 的 label 能够被 Prometheus 的 serviceMonitorSelector 匹配到时，ServiceMonitor 才能被同步到 Prometheus。
storage 是 Prometheus 实例的存储类型。支持选择：
emptyDir：空卷，挂载到 Pod 中的容器。Pod 删除时该卷也会被删除；
volumeClaimTemplate：卷申请模板，当有状态副本集（StatefulSet）使用 VolumeClaimTemplate 创建一个 PersistentVolume 时，会为每个 Pod 分配并创建一个有编号的持久卷声明（PVC）。YAML 示例如下图所示。

YAML 示例：

apiVersion: monitoring.coreos.com/v1
kind: Alertmanager
metadata:
  name: alertmanager-main
  namespace: monitoring
spec:
  baseImage: 192.168.16.52:60080/ait/alertmanager
  replicas: 1
  securityContext: {}
  version: v0.17.0

使用指导

创建 Prometheus 实例后，Operator 会自动在实例所在命名空间中创建一个名称为 prometheus-{Prometheu 实例名称} 的有状态副本集（StatefulSet），当该有状态副本集的状态为 运行中 时，则 Prometheus 运行正常。

在实例所在命名空间中，创建一个 type 为 NodePort 的内部路由（Service）后，即可通过 {实例所在集群的任意节点的 IP}:{nodePort 值} 访问 Prometheus 的 Web 页面。内部路由的 YAML 示例如下：

apiVersion: v1
kind: Service
metadata:
  labels:
    app: prometheus
  name: prometheus-web
  namespace: monitoring   ## Prometheus 实例所在命名空间名称。
spec:
  ports:
  - name: web
    nodePort: 30800
    port: 9090
    protocol: TCP
    targetPort: 9090
  selector:
    app: prometheus
  sessionAffinity: None
  type: NodePort

ServiceMonitor 实例

参数说明

创建 ServiceMonitor 实例的常用参数说明参见下表。

更多参数说明请参考 ServiceMonitor CRD 。

参数 是否必填 说明
namespaceSelector 是 标签选择器，为 ServiceMonitor 实例匹配指定命名空间下的 Endpoint。值为 ServiceMonitor 待匹配的 Endpoint 所在命名空间的标签（label）。
仅当命名空间的 label 能够被 ServiceMonitor 的 namespaceSelector 匹配到时，ServiceMonitor 才能使用该命名空间下的 Endpoint。
selector 是 标签选择器，为 ServiceMonitor 实例匹配指定命名空间下的 Endpoint。值为 ServiceMonitor 待匹配的 Endpoint 的标签（label）。
仅当 Endpoint 的 label 能够被 ServiceMonitor 的 selector 匹配到时，ServiceMonitor 才能使用该 Endpoint。
jobLabel 是 Prometheus 采集到的 metrics（监控指标）的 job label，一般用于标识 metrics 是由谁采集的。
endpoints 是 定义了 Prometheus 中一个抓取指标的配置信息。

YAML 示例：

---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  labels:
    k8s-app: prometheus
    prometheus: kube-prometheus
  name: servicemonitor-example
  namespace: monitoring
spec:
  endpoints:
  - honorLabels: true
    honorTimestamps: true
    interval: 30s
    path: /metrics
    port: http
  jobLabel: prometheus-operator
  namespaceSelector:
    any: true
  sampleLimit: 10000
  selector:
    matchLabels:
      k8s-app: prometheus-operator

使用指导

前提条件：如需通过 ServiceMonitor 获取 prometheus-operator 的指标，需要先在 ServiceMonitor 实例所在命名空间中为 prometheus-operator 创建一个内部路由（Service）。内部路由的 YAML 示例如下：

apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: prometheus-operator
  name: prometheus-operator
  namespace: monitoring     ## ServiceMonitor 实例所在命名空间名称
spec:
  ports:
  - name: http
    port: 8080
    protocol: TCP
    targetPort: 8080
  selector:
    k8s-app: prometheus-operator    ## Kubernets 服务的名称，此处以 prometheus-operator 为例
  sessionAffinity: None
  type: ClusterIP

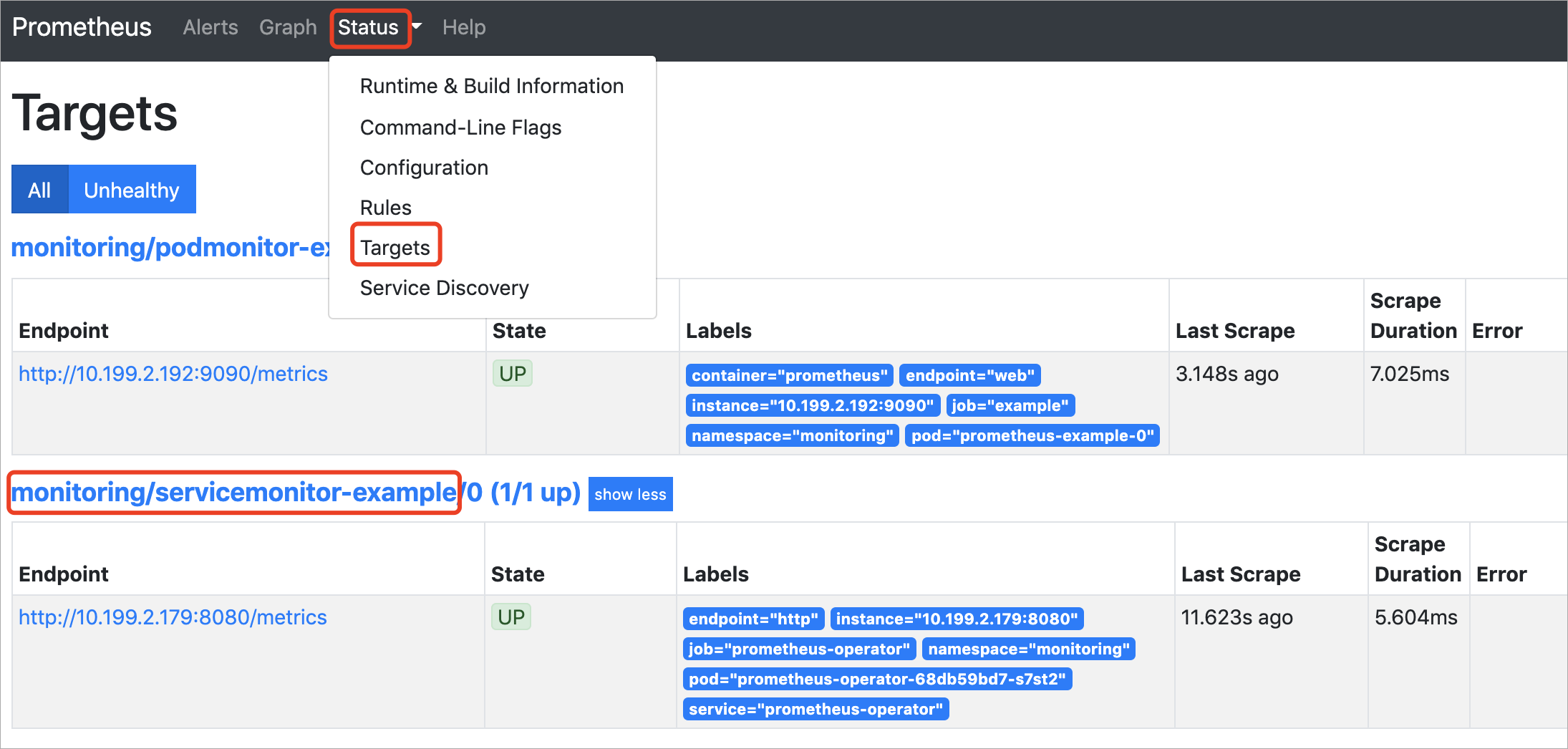

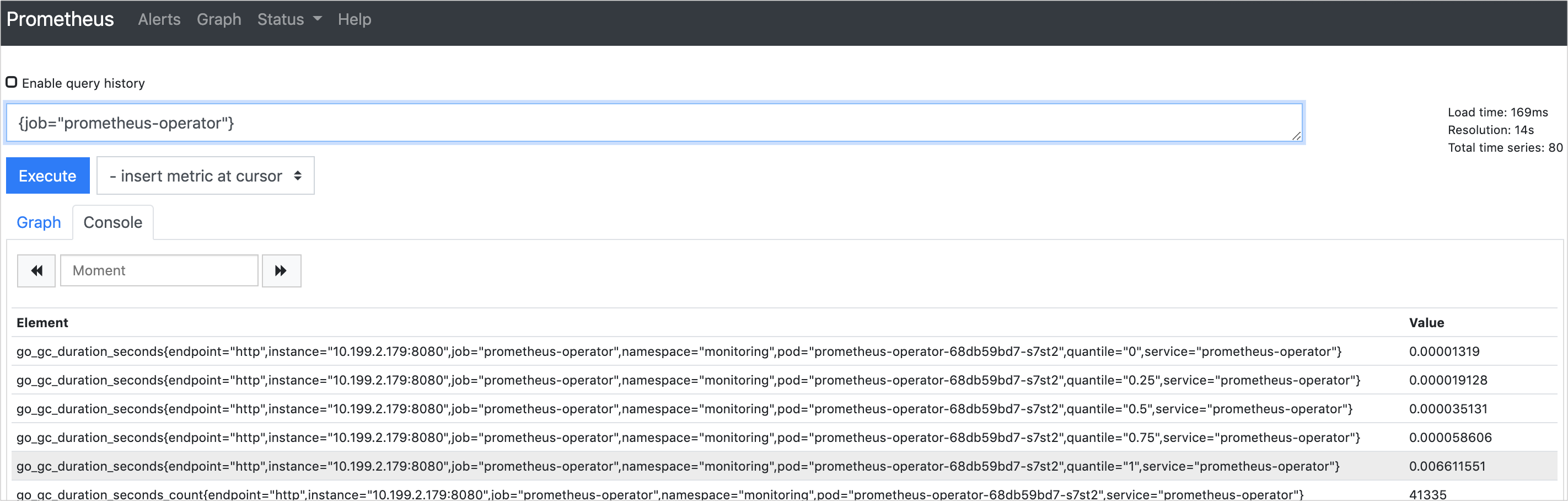

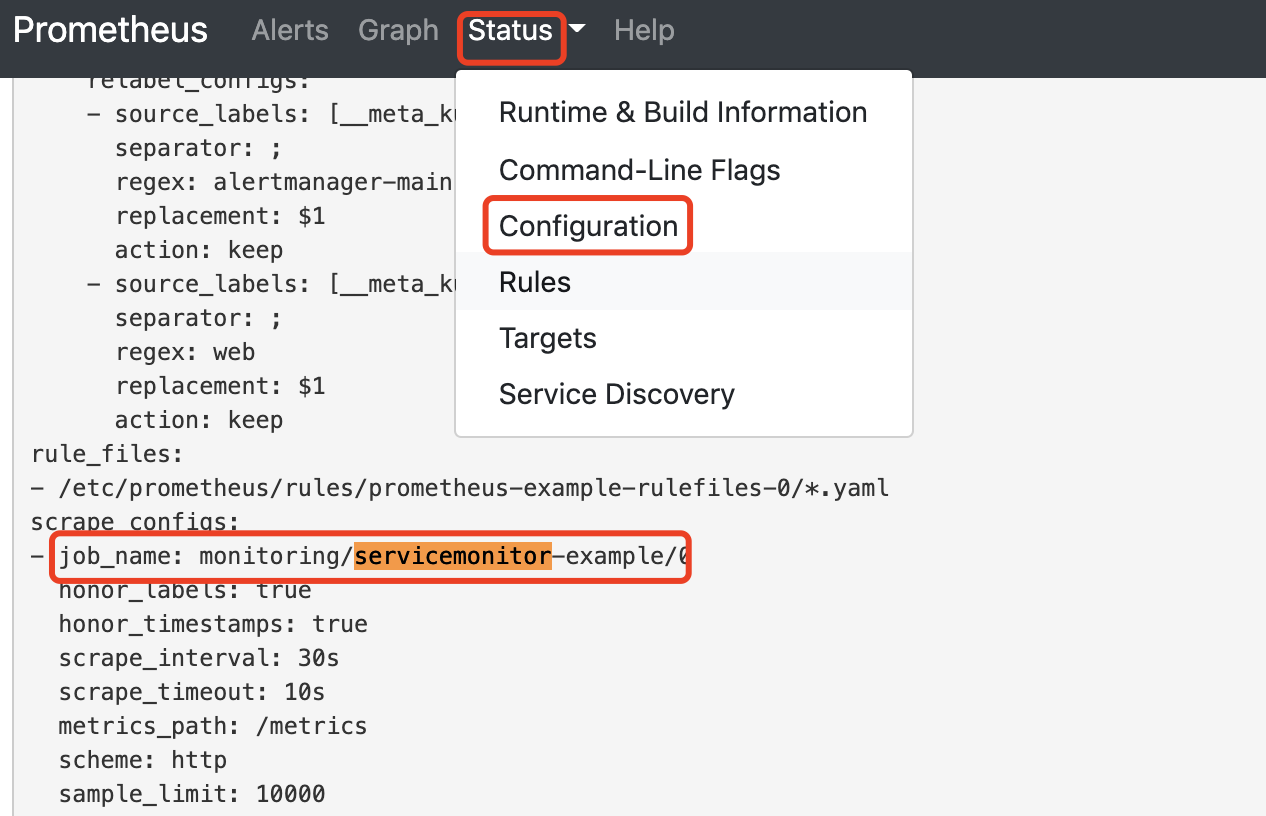

请参考以下操作，验证 SeviceMonitor 实例是否创建成功并已连接到 Prometheus。

如果以上操作结果均正常，表明通过 ServiceMonitor 实例成功采集到了对应 Exporter（提供监控数据的程序）数据。

PodMonitor 实例

参数说明

创建 PodMonitor 实例的常用参数说明参见下表。

更多参数说明请参考 PodMonitor CRD 。

参数 是否必填 说明
namespaceSelector 是 标签选择器，为 PodMonitor 实例匹配指定命名空间下的 Endpoint。值为 PodMonitor 待匹配的 Endpoint 所在命名空间的标签（label）。
仅当命名空间的 label 能够被 PodMonitor 的 namespaceSelector 匹配到时，PodMonitor 才能使用该命名空间下的 Endpoint。
selector 是 标签选择器，为 PodMonitor 实例匹配指定命名空间下的 Endpoint。值为 PodMonitor 待匹配的 Endpoint 的标签（label）。
仅当 Endpoint 的 label 能够被 PodMonitor 的 selector 匹配到时，PodMonitor 才能使用该 Endpoint。
jobLabel 是 Prometheus 采集到的 metrics（监控指标）的 job label，一般用于标识 metrics 是由谁采集的。
endpoints 是 定义了 Prometheus 中一个抓取指标的配置信息。

YAML 示例：

apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
  labels:
    k8s-app: prometheus
    prometheus: kube-prometheus
  name: podmonitor-example
  namespace: monitoring
spec:
  jobLabel: prometheus
  namespaceSelector:
    matchNames:
    - monitoring
  podMetricsEndpoints:
  - interval: 30s
    path: /metrics
    port: web
  sampleLimit: 10000
  selector:
    matchLabels:
      app: prometheus

使用指导

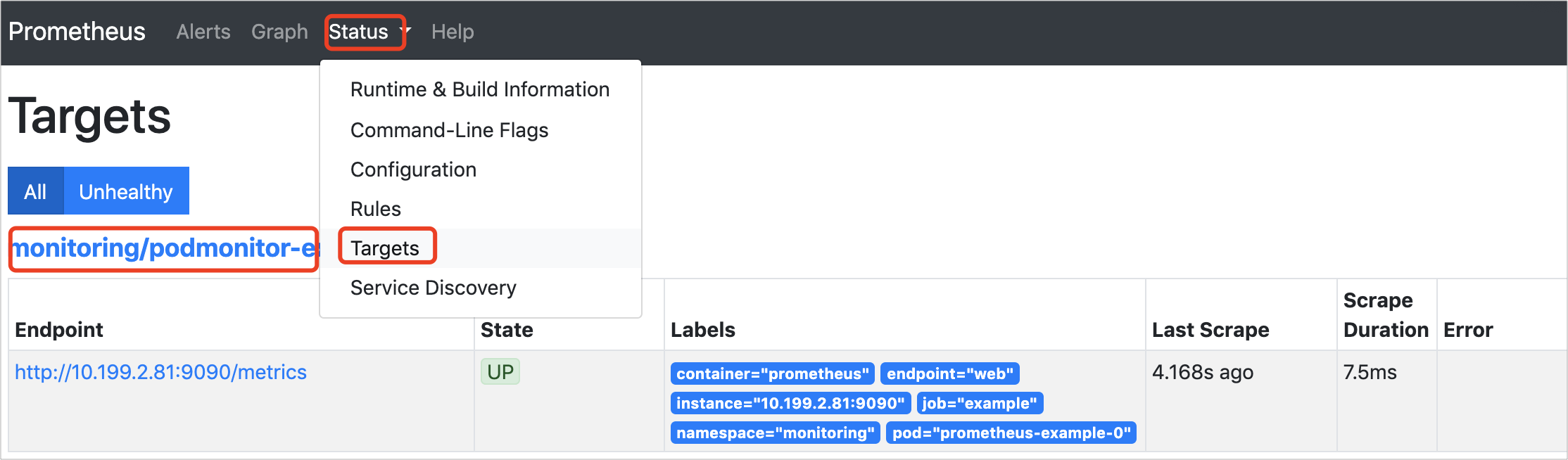

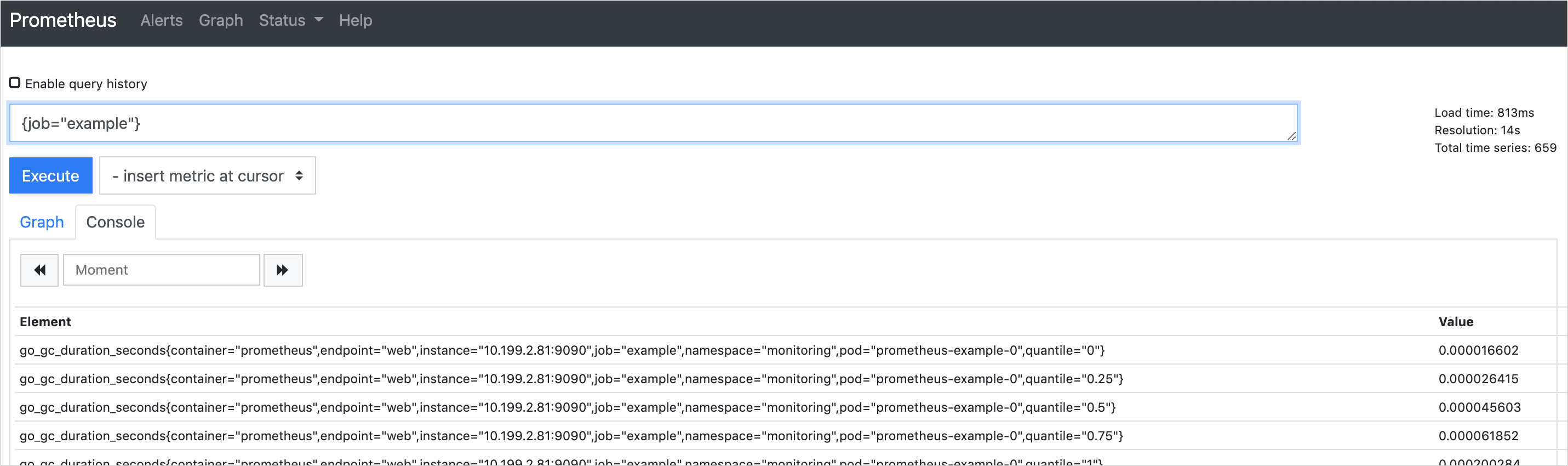

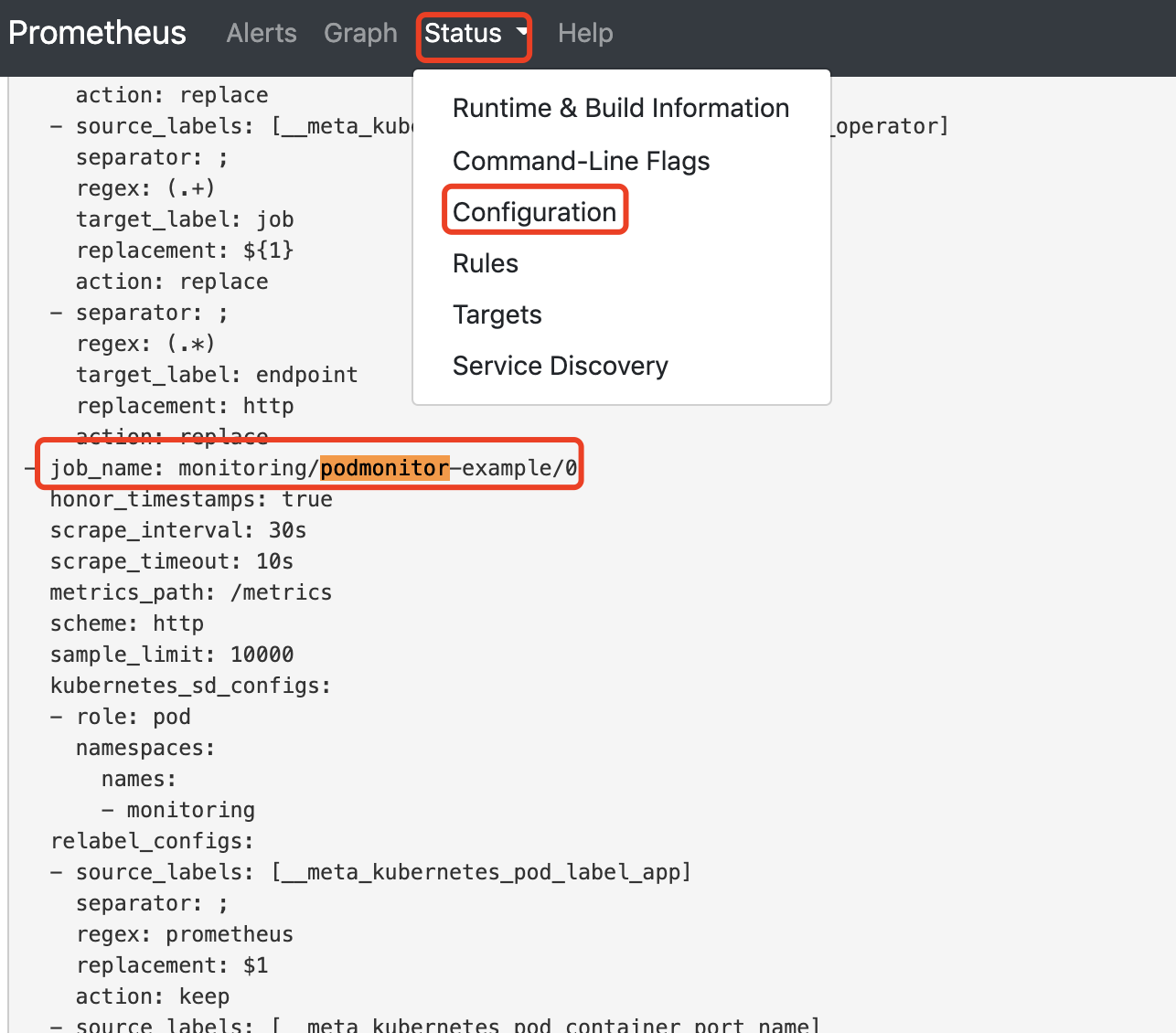

请参考以下操作，验证 PodMonitor 实例是否创建成功并已连接到 Prometheus。

如果以上操作结果均正常，表明通过 ServiceMonitor 实例成功采集到了对应 Exporter（提供监控数据的程序）数据。

PrometheusRule 实例

参数说明

创建 PrometheusRule 实例的常用参数说明参见下表。

更多参数说明请参考 PrometheusRule CRD 。

参数 是否必填 说明
groups[].name 是 PrometheusRule 的分组名称。
groups[].rules[] 是 PrometheusRule 分组中的规则定义，支持 alerting rule、 recording rule。

YAML 示例：

apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
  labels:
    prometheus: kube-prometheus
    role: alert-rules
  name: prometheus-example-rules
  namespace: monitoring
spec:
  groups:
  - name: ./example.rules
    rules:
    - alert: TargetUP     ## alerting rule
      annotations:
        aAnnotation: aValue
      expr: up == 1
      for: 60s
      labels:
        aLabel: aValue

recording rule 示例：

- expr: avg(node_cpu_utilization)
  record: cluster_cpu_utilization

使用指导

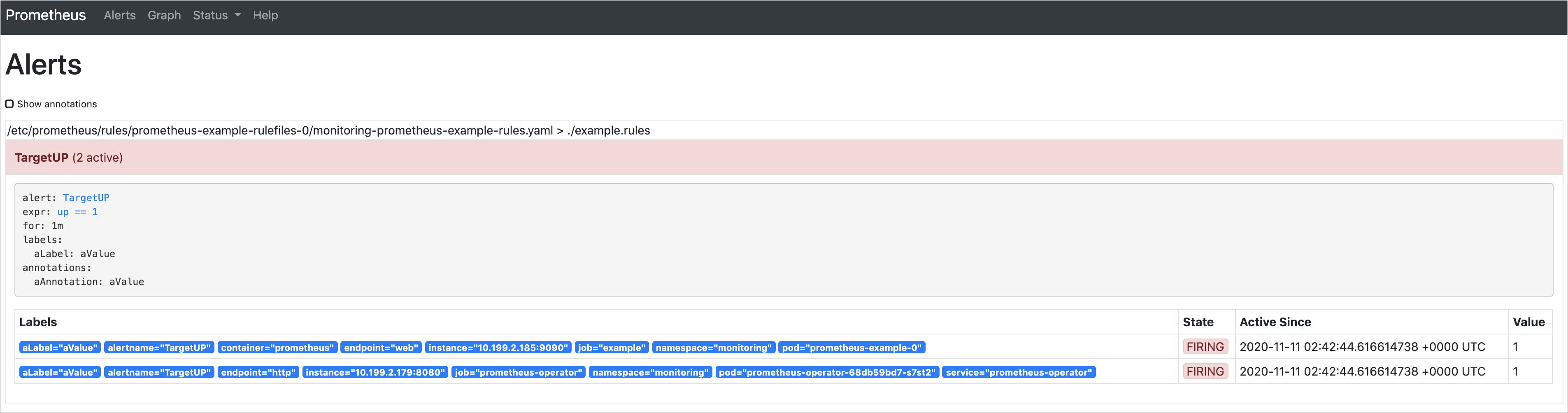

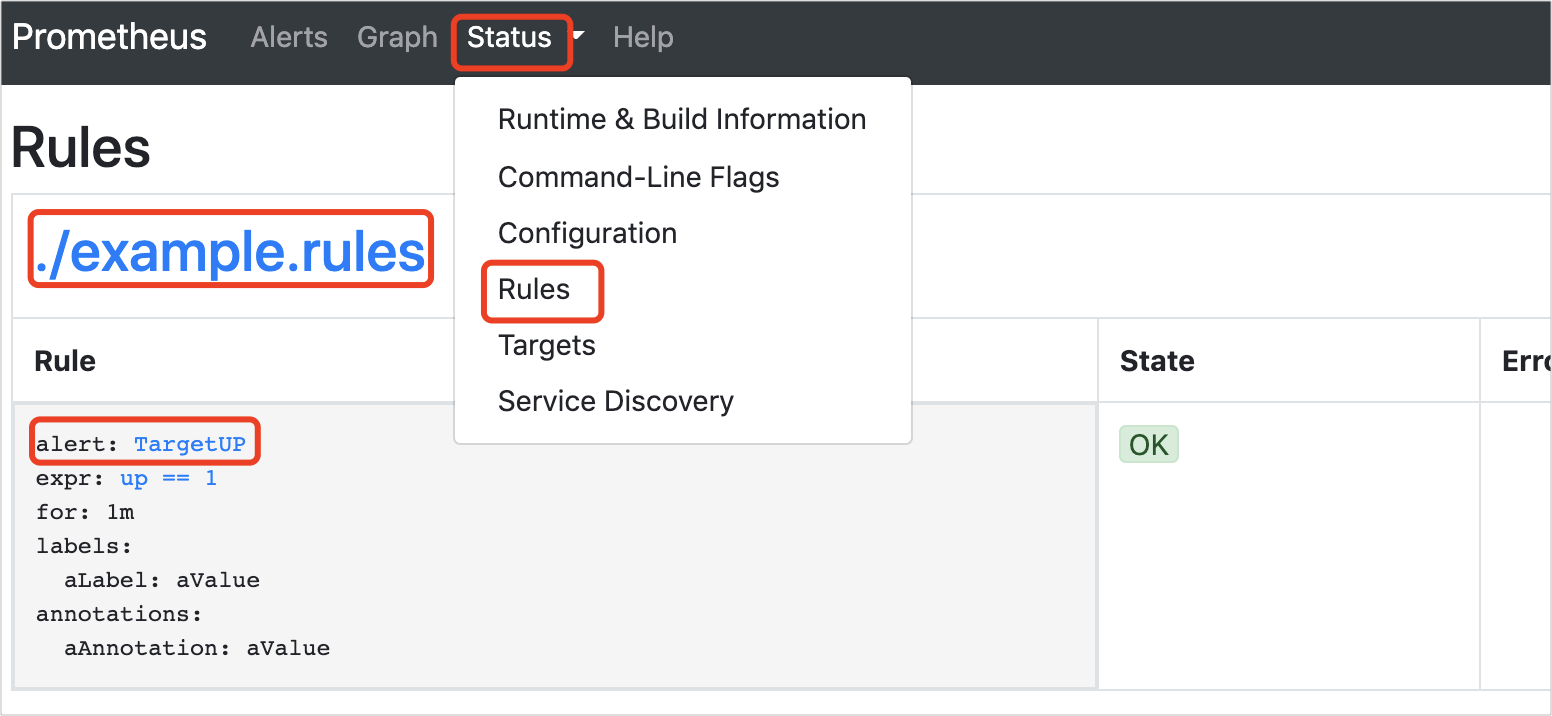

请参考以下操作，验证 PrometheusRule 实例是否创建成功并已连接到 Prometheus。

Alertmanager 实例

参数说明

使用指导

创建 AlertManager 实例后，Operator 会自动在实例所在命名空间中创建一个名称为 alertmanager-{alertmanager 实例名称} 的有状态副本集（StatefulSet），当该有状态副本集的状态为 运行中 时，则 Alertmanager 运行正常。

在实例所在命名空间中，创建一个 type 为 NodePort 的内部路由（Service）后，即可通过 {实例所在集群的任意节点的 IP}:{nodePort 值} 访问 Alertmanager 的 Web 页面。内部路由 YAML 示例如下：

apiVersion: v1
kind: Service
metadata:
  name: alertmanager-web
  namespace: monitoring
spec:
  ports:
  - name: web
    nodePort: 30801
    port: 9093
    protocol: TCP
    targetPort: 9093
  selector:
    app: alertmanager
  sessionAffinity: None
  type: NodePort

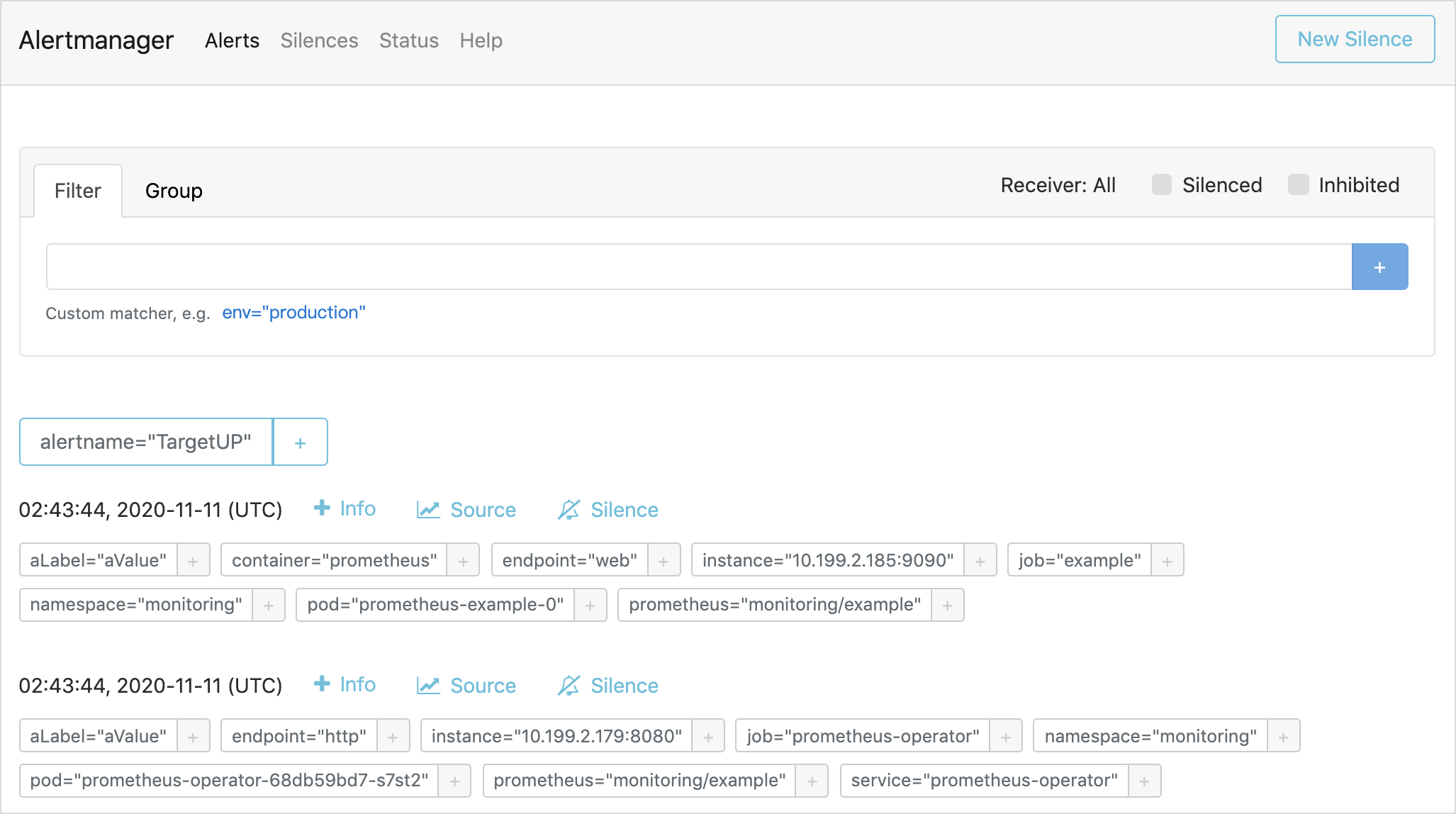

当 Prometheus 有告警被触发时，会发送告警至 AlertManager，在 AlertManager 中可查看告警信息，如下图所示。
